精密测光球

测光积分球 | 2014-04-22 14:40

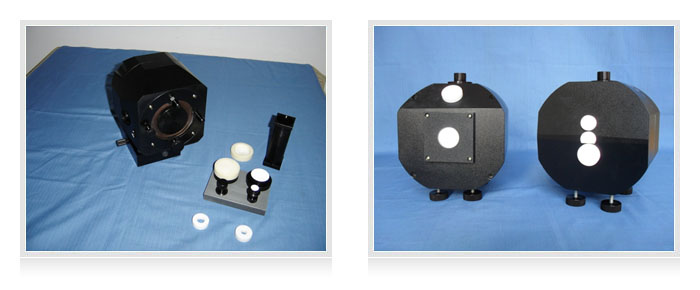

这种积分球的设计较完整,结构较复杂, 是一种较精密的测光系统。

  这种积分球的设计较完整,结构较复杂, 是一种较精密的测光系统。
1. 入光孔的孔径是可变的,借可调光拦来改变入射的光通量,从而改变球内表面的照度;
2. 有两个观测孔,一是观察入射光是否射到被测样品上,二是观察样品的镜面反射光是否射入光阱,以便被光阱吸收;
3. 吸光阱的设置,是为了测量样品的漫反射比,而除去镜面反射的成分,得到样品真正的漫反射率;
4. 三维可调样品架是一个重要组成部分,利用它可以把样品的镜面反射光引入吸光阱,以便测量样品的漫反射率,这部分的结构比较复杂;
5. 球上安装两个接收器,光电接收元件可选用,根据需要,两个接收器可用其一或都用;
6. 在样品架与接收器之间,分别设有挡屏,以阻挡样品的第一次反射光进入接收器,减小测量误差;
7. 这种球体的支座是装在可调光距座上,需要时,可以微调光路。
