微光积分球JFQ15750150测试系统出光口均匀性检测报告

检测项目:积分球主球出光口200mm光斑面均匀性
实验器材 :光电探测器 型号为JD-3光照度计/进口欧司朗溴钨灯64440S 12V/50W /高精度KEYSIGHT电源E3632A/链接线/精准探测光学平面电控支架/待测JFQ15750150系统等
实验步骤:

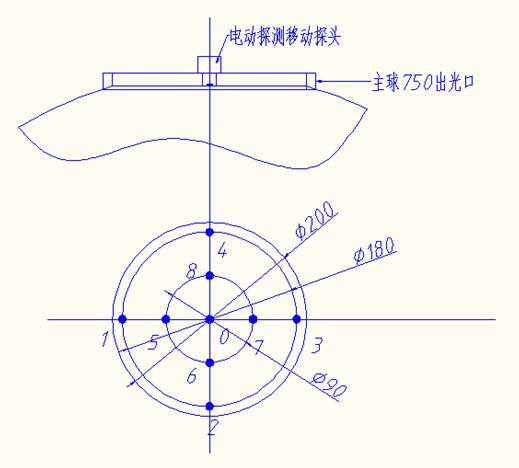

按照所需实验电路连接图接好电路,点亮进口溴钨灯64440S。在设定恒流状态4.2A,微光积分球JFQ15750150测试系统各光阑闸口调至最大。待系统稳定20min后测试。探测器探测点表示如下图

探测点探测值如下表

解释仪器探测相对值R:  R实际就是照度之所以说相对是因为在实际的照度上放大了10倍,也就是在此种情况下实际输出照度为40.3lx
均匀性计算=1-非均匀性
非均匀性即是面均匀性偏差为(Rmax-Rmin)/R均*100%
=(405-396)/401*100%
=2.24%
即面均匀性为1-2.24%
=97.76%

微光积分球JFQ15750150积分球主球出光口200mm光斑面均匀性优于97.5%。

微光积分球JFQ15750150测试系统稳定性检测报告
检测项目:微光积分球JFQ15750150测试系统2H内稳定性
实验器材 :KWZ-2000光照度计/进口欧司朗溴钨灯64415S  12V/10W /高精度KEYSIGHT电源E3632A/链接线/待测JFQ15750150系统等
实验步骤:
按照所需实验电路连接图接好电路,点亮进口溴钨灯64415S。在设定恒压12V状态下,微光积分球JFQ15750150测试系统各光阑闸口调至最大,监控积分球2H内,微光照度计KWZ-2000的数值变化。从而计算系统2H内系统稳定性。
实验点亮溴钨灯20min后,待系统稳定记录数值如下表

从测试看出系统最大亮度可达到5lx
其2H内系统变化5.2828-5.1928=0.09
变化率=变化/原有*100%=0.09/5.1928*100%=1.73%
微光积分球JFQ15750150测试系统2H内稳定性为1-1.73%=98.27%
结论微光积分球JFQ15750150测试系统2H内稳定性优于98%

合肥星月夜光技术应用研究所  测试工程师:张士玉
